Библиотека имплантата и сканбоди в exocad: как подобрать под свою систему

импланты · 8 сентября 2026 · чтение 9 мин

Библиотека имплантата — это не набор форм, а описание геометрии: как выглядит верхушка сканбоди, какой она высоты, под каким углом стоит и какой абатмент к этому имплантату прикручивается. По ней программа вычисляет, где в пространстве сидит имплантат.

Поэтому библиотеку подбирают под железо, которое стоит во рту у пациента. Взяли похожий файл вместо своего — exocad честно посчитает положение по чужой геометрии, и ошибка уедет в готовую реставрацию.

Шесть параметров, без которых открывать проект рано

Про имплантат: марка, тип соединения, диаметр платформы. Про сканбоди: марка, соединение, артикул.

Главный из шести — сканбоди, и его верхушка задаёт программе положение имплантата и его тип, а заодно решает, какой абатмент вообще подойдёт.

Что можно смешивать, а что нельзя

Имплантат и сканбоди разных марок с одинаковым диаметром и соединением иногда подходят друг к другу. Но строить на этом работу не стоит: сканбоди берут той же марки, что и имплантат.

Чего нельзя никогда — смешивать сканбоди и абатмент. Сканбоди Straumann с абатментом BioHorizons не подойдёт.

Отдельная категория — эксклюзивные сканбоди под конкретную систему вроде CEREC. Библиотеки для exocad у них просто нет, и искать бесполезно.

Осторожность нужна и внутри одной марки. У Neodent CM, например, есть лабораторная и интраоральная версии сканбоди: результат они дают одинаковый, а высота у них разная. Различаются такие пары одной цифрой в артикуле, и на глаз это не ловится.

Что зашифровано в артикуле

Единого стандарта нет, каждый производитель шифрует по-своему.

У Straumann CARES: NC — narrow crossfit, SC — small crossfit, RN — regular neck, WN — wide neck. Дальше D — диаметр платформы, H — высота сканбоди, PEEK — материал, tan — цвет.

У BioHorizons всё устроено иначе: выбор идёт по цвету, высоте и диаметру платформы.

В названиях абатментов свой шифр: D — диаметр платформы, следующее число — высота цементируемой верхней части, последнее — трансгингивальная высота. Трансгингивальная часть есть не у всех. Она чаще у имплантатов уровня кости, где основание уходит под мягкие ткани; у имплантатов уровня десны металлический поясок уже поднял основание вровень с тканями.

Марку часто выдаёт сама верхушка: производители держатся одного геометрического узора, и он узнаётся с одного взгляда.

Совет, который экономит больше всего времени, скучный. Выпишите каталоги марок, с которыми работаете чаще всего, и держите под рукой.

Где брать файлы

У производителя имплантата и у поставщика. Каталог производителя — единственный источник, которому стоит верить по геометрии и артикулам.

Если библиотеки аналогов нет, вы узнаете об этом в Model Creator: программа сообщит, что выбранный как тип имплантата аналог не установлен. Дальше один путь — запросить папку у поставщика.

Куда класть и почему нужен перезапуск

Библиотеки зубов приходят тремя папками: teeth (адаптируются к краю препарирования), pontics (закрытое основание, для вакс-апа и мостов) и metadata (превью, настройки, координаты).

Путь: папка установки exocad → DentalCADApp → Library. Перетащить все три и перезапустить программу. После перезапуска библиотека появится в Load Custom Model Teeth.

Библиотеки имплантатов устроены иначе: там две папки — скан-посты и протетические компоненты — обе идут в implant. Цифровые аналоги кладут отдельно, в Model Creator.

Без перезапуска библиотека в списке не появится, и выглядит это как неудачная установка, хотя все папки лежат где надо.

Три способа отсканировать имплантат

Отдельный скан со сканбоди. Формирователь снимают и захватывают контуры тканей, потом ставят сканбоди и снимают ещё раз. Ткани и сканбоди попадают в два разных скана.

Сканбоди в основном скане. Один скан вместо двух — и в этом подвох. Если сканбоди стоит близко к соседнему зубу, вы потеряете контактную область: программа вырежет часть меша и оставит отверстие. Сканируйте дважды, со сканбоди и без: заодно лучше видно профиль прорезывания.

Без сканбоди вообще. Титановое основание сканируют напрямую, положение винтового канала задают вручную. Так лучше не делать: край препарирования ti-base обычно поддесневой, и точно снять его почти невозможно.

Матчинг: что означает цвет

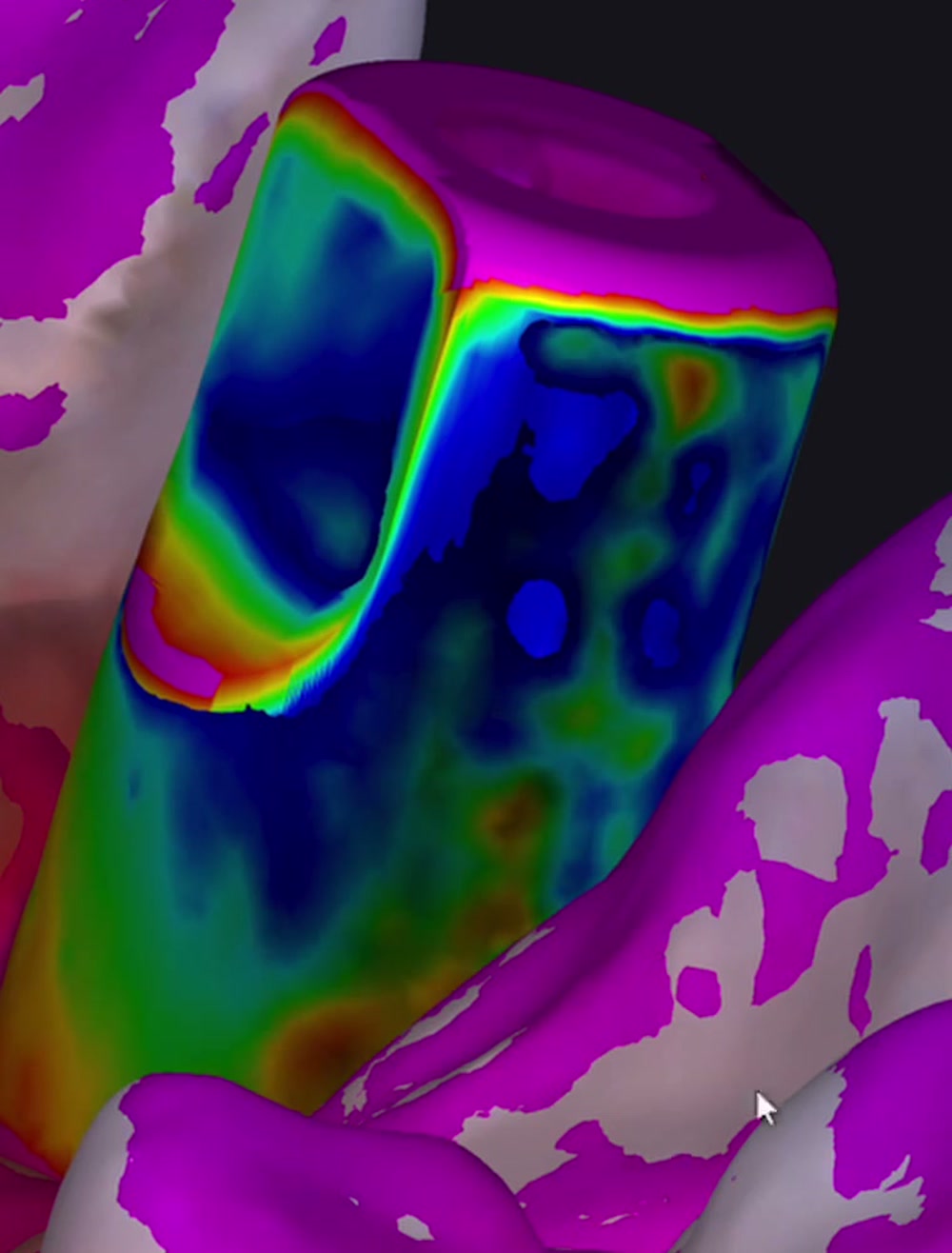

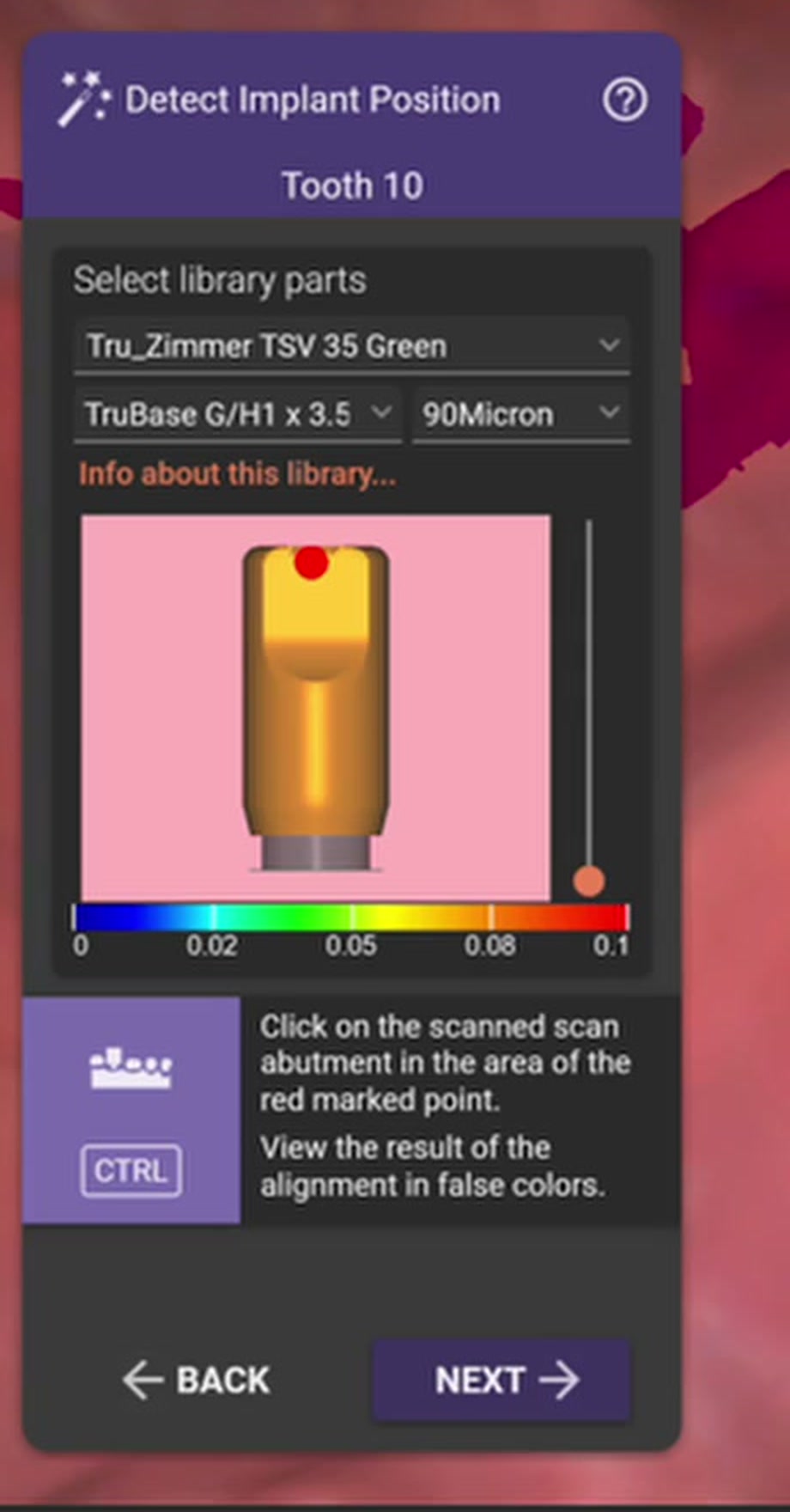

Геометрию из библиотеки теперь нужно совместить с тем, что вы отсканировали. Клик по поверхности маркера в месте красной точки, затем best fit matching. Ctrl вместе с best fit показывает цветовую карту.

Карта должна быть в основном синей.

Если автоматика не справляется, маркер выравнивают руками: Expert → tools → add remove meshes, минимум три точки, дальше best fit matching. И сразу мелочь, которая экономит время на каждом следующем кейсе: иконка звезды в списке библиотек добавляет её в избранное. Через месяц работы ваши четыре-пять систем будут наверху, а не в общем списке из сотен строк.

У ползунка два предела. Первый жёсткий: нельзя заходить за идентифицирующий элемент — плоскую площадку на сканбоди. Второй мягкий: с какого-то момента результат перестаёт улучшаться, и вы просто гоняете цифры.

Приём для наведения вручную: силуэт сканбоди часто похож на голову птички с клювом. Подведите библиотеку примерно и посмотрите сверху — «клюв» должен торчать ровно по центру.

Полная дуга: библиотека из трёх списков

Первый список — что играет роль сканбоди. Это может быть настоящий сканбоди, а может быть формирователь десны характерной формы: в работе с фотограмметрией такое годится. Всё, что помечено золотым, программа считает сканбоди.

Второй — реставрационная платформа мультиюнит-абатмента.

Третий — геометрия соединения. Вариантов много, титановых оснований среди них всего пара; остальные вкручиваются прямо в протез, а винт зажимается на цирконии, отфрезерованном под мультиюнит.

Вся эта библиотека заточена под мультиюнит-абатмент, потому что так делается практически любая полная дуга.

Если библиотеку выбрали неправильно

Проект не потерян, перезапускать его не нужно. Тип имплантата или аналога меняется по ходу: Expert → удалить все merged parts → клик по имплантату → detect implant analog position. Вернётесь в то же окно выбора, поменяете, например, трансгингивальную высоту, снова прогоните matching и нажмёте OK.

Последствие одно, и о нём легко забыть: основание абатмента больше не соединено с имплантатом, и дизайн абатмента придётся повторить через ПКМ. Пришеечная часть при этом иногда искажается — сглаживается free form'ом.

Тип реставрации меняется отдельно и проще. ПКМ по имплантату → select implant type → выбрать → OK. Абатмент исчезнет, дальше мастер доводится как screw retained.

Типовые ошибки

Лечат плохой скан подгонкой. Соблазн понятный: карта не синеет, вы двигаете ползунок и пробуете снова, цифры немного улучшаются. Но карта без синего означает, что искажён сам меш, и вы подгоняете библиотеку под шум. Положение имплантата при этом всё равно посчитается — просто неправильно, и дальше эта неправильность разойдётся по абатменту и коронке. Пересканировать дешевле.

Игнорируют сообщение про аналоги. Оно означает ровно то, что написано: нужной папки нет. Без поставщика тут не двинуться.

Ставят основание абатмента вровень с десной. Оно должно оказаться на 0,5–1 мм ниже профиля прорезывания, иначе металл будет видно.

Как проверить себя

Перед стартом три вопроса. Марка имплантата, соединение, диаметр платформы — всё точно? Артикул сканбоди на руках? Библиотека от того же производителя? Если хоть один ответ «примерно» — открывать проект рано.

После матчинга: карта синяя, розового на верхушке нет, неточность ниже 50 мкм.

И про цену ошибки, потому что она несимметричная. Неправильную библиотеку, замеченную в проекте, вы поменяете за пару минут и переделаете только абатмент. Неправильная библиотека, которую не заметили, уходит в фрезеровку целиком — и возвращается примеркой, на которой ничего не садится. Пять минут на сверку артикула до старта окупаются с запасом.

Заучивать каталоги наизусть не нужно. Достаточно помнить, что библиотека описывает конкретное железо, а не похожее: сканбоди задаёт положение имплантата и тип абатмента, и подмена уходит дальше по цепочке молча — программа ничего не заподозрит и посчитает то, что ей дали. Всё остальное — механика: найти папку у производителя, положить её по адресу, перезапустить exocad.
