Цементный зазор в exocad: почему для печати и фрезерования разные значения

посадка · 8 сентября 2026 · чтение 8 мин

Цементный зазор задают одним полем в заказ-наряде, и число в нём зависит меньше от материала и типа работы, чем от того, чем реставрацию будут изготавливать. У фрезерованной коронки это дефолтные 0,08 мм, у печатной — 0,12 и выше, при том же препарировании, том же зубе и том же цементе.

Развилку задаёт один флажок

За разницу отвечает флажок anticipate milling, который стоит автоматически, если в заказ-наряде выбран фрезеруемый материал. Он заставляет программу считать компенсацию инструмента: во внутренний рельеф закладывается поправка на то, что фреза конечного диаметра не залезет в острый угол. Диаметр при этом указывают с запасом — для реальной фрезы 1 мм ставят 1,2.

Под печать этот флажок снимают, компенсация перестаёт считаться, и острые внутренние углы блокируются уже не геометрией инструмента, а самим цементным зазором. Работу, которую при фрезеровании делает поправка на фрезу, при печати приходится делать зазору — поэтому его и поднимают.

Компенсаций там на самом деле две: помимо диаметра инструмента есть отдельный флажок bull nose flat tool, который учитывает плоские цилиндрические фрезы. Забыть её — получить дырку в тонком месте, и чаще всего на винирах, где толщины и так почти нет. У этого флажка есть неприятная особенность: при выборе veneers в заказ-наряде он недоступен. Обходят это тем, что заводят виниры как коронку — тогда галочка появляется.

Рядом живёт ещё один параметр, don't block out zone near the prep line, дефолт 0,1 мм. Он ломается в обе стороны, и обе неприятные. Поставите ноль — угол блокировки станет шире линии края, и между реставрацией и препарированием появится зазор, который программа подсветит пурпурным; на долговечности это сказывается плохо. Задерёте — внутри вылезут красные поднутрения, и на трёхосевом станке работа окажется просто нефрезеруемой.

Поэтому чужое число переносится на своё производство плохо, и в обе стороны. Вместе с ним надо знать остальное: что стояло в anticipate milling, какой диаметр инструмента был задан, доводили край руками или нет.

Одна и та же работа, два разных числа

Нагляднее всего это видно на вкладках, потому что там оба сценария разобраны на одной и той же конструкции.

Фрезерованная вкладка из гибридной керамики на четырёхосевом станке: цементный зазор 0,05 мм — то есть даже меньше, чем у коронки. Краевые параметры все в нулях.

Печатная вкладка, тот же тип работы: 0,12 мм, минимальная толщина 300 мкм, border taper 0,8.

Больше чем вдвое, и материал тут ни при чём. Разница в том, что фрезерованную вкладку потом доводят по краю руками, а печатная уходит в рот такой, какой вышла из принтера.

Справочник значений

Числа из практики, а не из стандарта. Ваш принтер, ваша смола и ваш станок могут потребовать поправки — первые случаи проверяйте на посадке.

from margin задаёт ширину полосы, а не плотность посадки

Соседний параметр, который постоянно путают с зазором. from margin определяет, насколько широкой будет полоса у края, где зазора нет вовсе и реставрация прилегает вплотную. Он не делает посадку герметичнее — он делает беззазорную зону шире.

Чем шире эта полоса, тем больше площадь, которая должна сойтись идеально. На сложной геометрии это работает против вас: для вкладок и накладок держат 0,2 мм и не больше — там препарирование сложное, и широкая полоса сразу даёт проблемы с посадкой. На коронке в печатном протоколе встречается 0,3 мм.

Если коронка садится туго, а зазор вы уже подняли, смотреть надо сюда.

Бугор у идеально севшего края — это border taper

Параметр, которого у коронок нет вообще, только у вкладок и накладок. Он задаёт, как ореол минимальной толщины сходит на нет к краю.

Симптом при этом узнаваемый: вкладка села, край сошёлся, а рядом с краем — заметная выпуклость, которую хочется сошлифовать. Это значит, что border taper не был продлён достаточно. Стандартное значение 1,5 мм, для небольших вкладок 0,8.

Полезно знать до того, как начнёте искать причину в зазоре.

Локальная зона: инструмент под испорченный участок

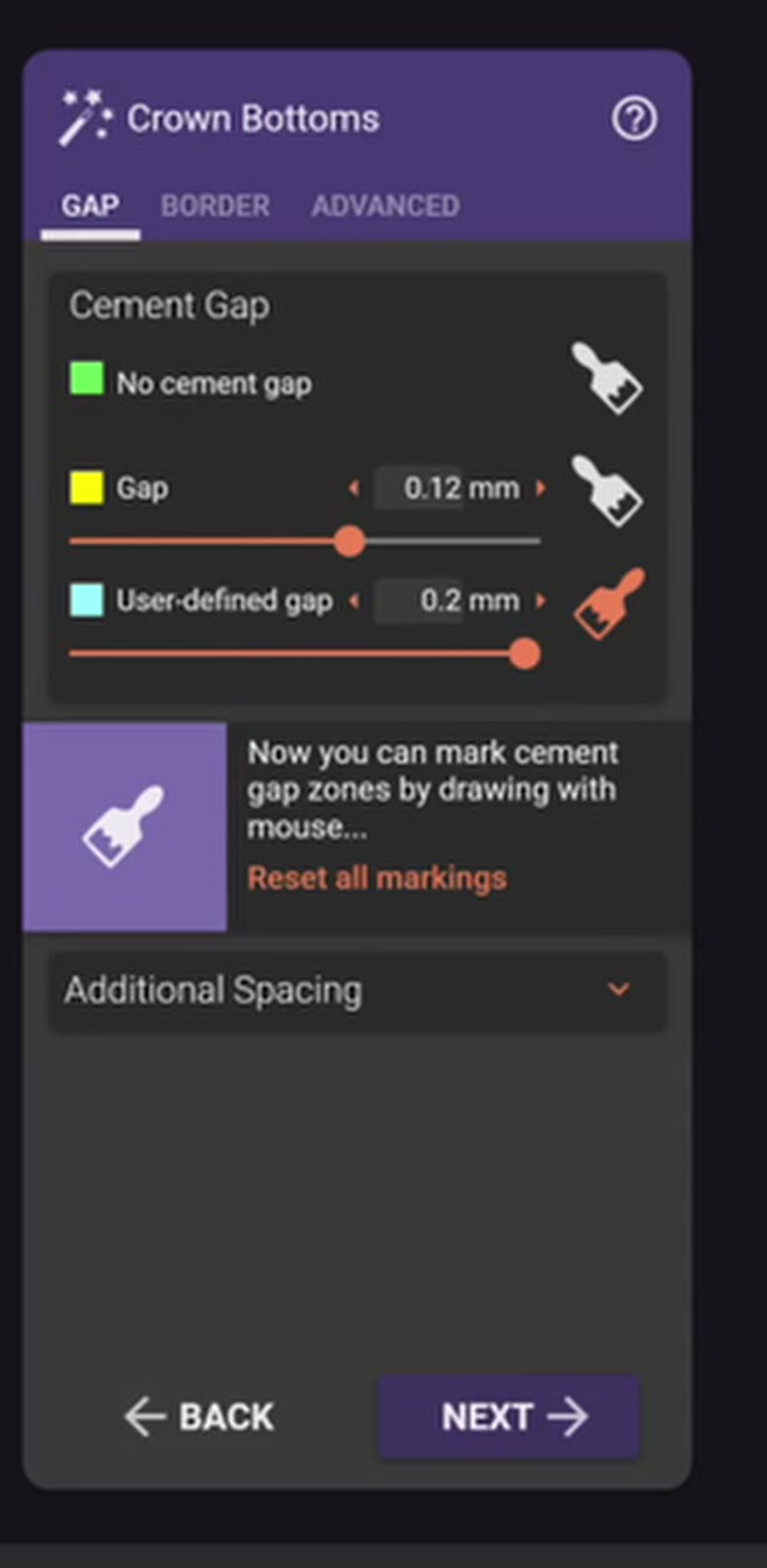

В exocad можно не трогать базовый зазор, а добавить отдельную зону через User Define gap — поставить точку на проблемном месте и поднять зазор только там.

С величиной легко промахнуться: при базовых 120 мкм в зоне ставят 150, а не 300, потому что зона задаёт зазор целиком, а не прибавку к нему. Разница выходит в тридцать микрон.

Пользуются этим под конкретную беду — испорченный участок, неровность. На хорошем препарировании зону обычно просто сбрасывают.

Зазор к титановому основанию — это другое поле

Здесь легко ошибиться, потому что оба значения задаются в одном и том же проекте, и оба называются зазором.

В заказ-наряде вы выставляете Gap width of cement — зазор между реставрацией и культёй. Позже, на шаге выбора библиотеки ti-base, программа отдельно спросит зазор между коронкой и титановым основанием: 60 или 90 микрон.

Выбирают по принтеру: девяносто берут, когда нужна гарантированно точная посадка, шестьдесят тоже печатается на многих машинах. К препарированию эти цифры отношения не имеют, и в поле цементного зазора они не идут.

Типовые ошибки

Берут число из чужого протокола. Самая дорогая, потому что ошибка не выглядит ошибкой: значение взято у практика, который им реально пользуется. Только он фрезерует, а вы печатаете, или наоборот. Число мало что говорит само по себе — оно работает в связке со способом изготовления и с доводкой края, которая за ним следует. Прежде чем переносить цифру, выясните, что стояло у автора в anticipate milling.

Забывают снять anticipate milling под печать. Программа продолжает считать компенсацию инструмента, которого нет.

Лечат зазором то, что лечится осью введения. Если поднутрения загнаны к краю препарирования, зазором это лечится плохо.

Задирают from margin, чтобы «сидело плотнее». Получается ровно наоборот.

Ошибаться выгоднее в сторону большего зазора

Цена ошибки несимметричная, и это стоит держать в голове, когда сомневаетесь.

Слишком большой зазор вы увидите на примерке: коронка болтается, её снимают, правят, печатают заново. Неприятно, но обнаруживается сразу и на вас.

Слишком маленький зазор при фрезеровании даёт красные поднутрения внутри — на трёхосевом станке это просто нефрезеруемо, и вы узнаете об этом до того, как потратили заготовку. А вот при печати маленький зазор ничем себя не выдаёт: деталь напечатается, приедет к врачу и не сядет уже в кресле, при пациенте.

Поэтому на печати сомнение обычно решают в большую сторону.

Как проверить себя

До старта: в заказ-наряде выбран правильный способ изготовления, и anticipate milling стоит в согласии с ним. Если печатаете — флажок снят.

На шаге дна коронки: зазор смотрят не в поле ввода, а в разрезе. Cut view показывает реальную толщину прослойки по всей внутренней поверхности, и там сразу видно, где полоса у края съела уступ.

На реставрации на имплантате: два зазора — к культе и к титановому основанию — заданы отдельно и не перепутаны.

Пределы этих цифр

Все значения выше отработаны на конкретном оборудовании, и в самих источниках они местами расходятся. Для циркония встречается и 0,08, и 0,10 — разницу объясняет бондинг. Формулировка «безопасно для любого принтера» приложена и к 120 мкм, и к 200.

Это не повод не доверять числам, а повод понимать, что они означают: не константу, а рабочую точку, вокруг которой калибруются под своё производство. Начинайте с ближайшей к вашему случаю и правьте по результату первых примерок.
