Капу с передним ведением и разобщением жевательных зубов (в уроке — по типу Michigan) в exocad строят по виртуальному артикулятору. Статические контакты и направляющую защищают кистью exclude selected parts, а динамическую адаптацию запускают со шкалой больше 0,2 мм. Тогда программа срезает лишние контакты при движениях челюсти, а защищённые участки остаются.
Кейс тот же, что в уроке о плоской капе: капа на верхнюю челюсть с прежними настройками нижней поверхности.
| Шкала dynamic occlusion | Что получится, по уроку |
|---|---|
| 0 мм | адаптация добивается касания без пересечений по всему ходу движений |
| 0,2 мм | так шкала стоит в уроке: всё, что ближе, программа считает контактом |
| 0,3 мм | больше порога касания: контакты при движениях срезаются, жевательные зубы разобщаются |
Auto articulator в модуле капы не работает, поэтому в кейсе выбирают режим скана Artex CR, и артикулятор появляется в мастере после шага нижней поверхности. Когда exocad спрашивает, оставить ли промежуток между челюстями, его оставляют, иначе капе не хватит места. Стандартный ход движений артикулятора, 4 мм, в уроке сокращают: для большинства людей он нефизиологичен.

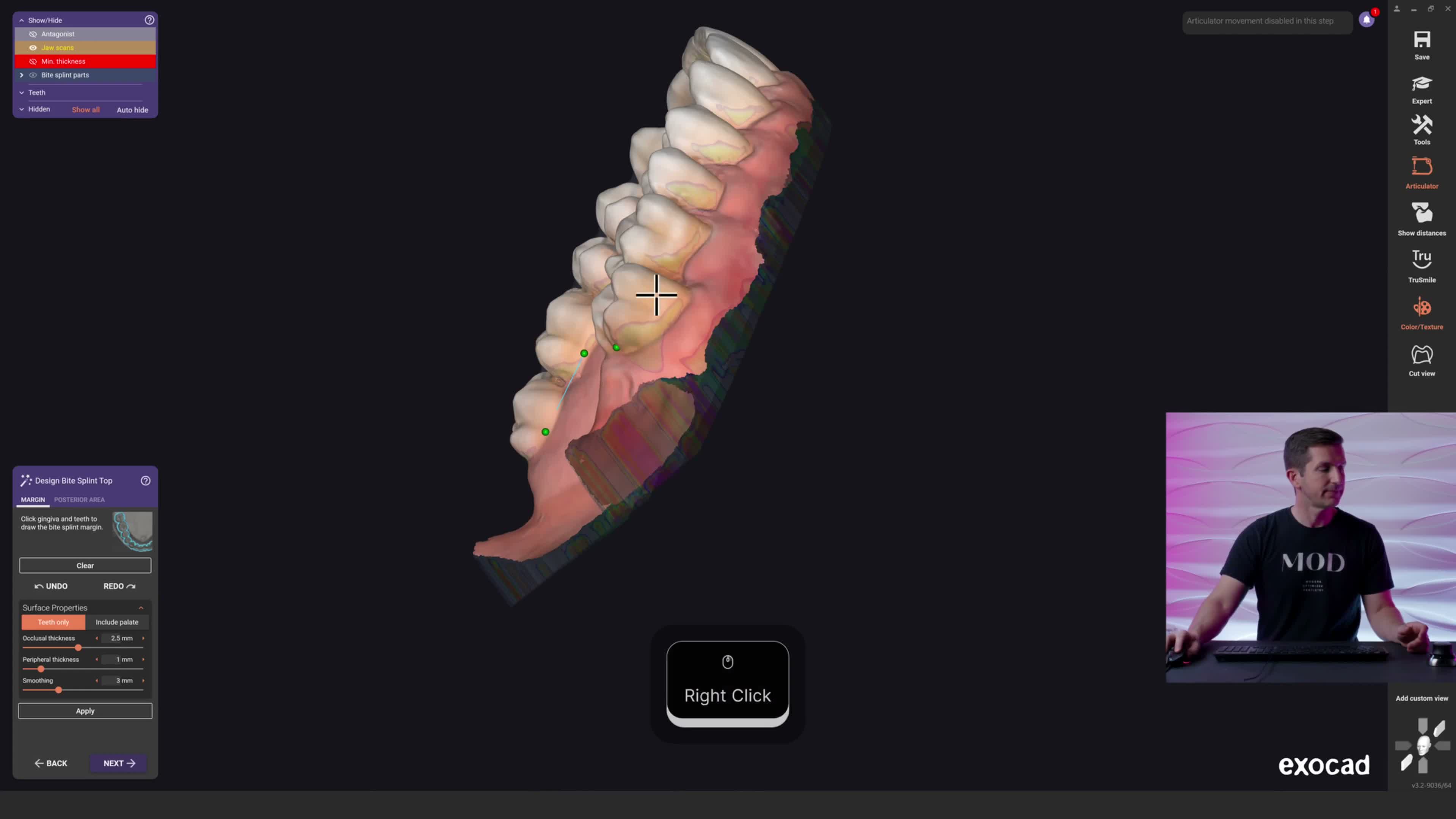

В Surface Properties толщину и сглаживание можно поменять только для этого кейса, не трогая настройки DentalDB. Вылепить ведение получится и вручную, двигая челюсть ползунком, но с адаптацией, как считают в уроке, выходит намного быстрее: такую капу там делают за 5–10 минут. Отдельно показывают второй проход адаптации, который уравнивает силу контактов на передней направляющей.
Как сделать капу с передним ведением в exocad? Капу строят по виртуальному артикулятору, в уроке Artex CR: auto articulator в модуле капы не работает. Статические контакты и переднюю направляющую защищают кистью exclude selected parts, а динамическую адаптацию запускают со шкалой больше 0,2 мм, в уроке 0,3 мм. Тогда жевательные зубы разобщаются.
Какой ход движений ставить в артикуляторе exocad для капы? По умолчанию артикулятор exocad моделирует движения на 4 мм, и в курсе The MOD Institute это называют нефизиологичным для большинства людей. Для капы с индивидуальным ведением протрузию и боковые движения там сокращают примерно до 3 мм, а ретрузию отключают.
Зачем нужна опция Include Palate в модуле капы exocad? Include Palate включают, если границу конструкции ведут по нёбу: например, у депрограмматора с нёбной опорой или у редукционного шаблона, сделанного в модуле капы. Без этой опции, как предупреждают в курсе The MOD Institute, с границей на нёбе будут проблемы. Саму окклюзионную капу в уроке строят без нёба.
