Смайл-дизайн в exocad строят в модуле Smile Creator: фото пациента совмещают с интраоральным сканом, по лицу задают среднюю линию и пропорции, а потом доводят библиотечные зубы в 3D до печатного mock-up. Кейс в уроке — виниры без препарирования.
Урок идёт около часа, это самый подробный разбор смайл-дизайна в курсе.
| Что нужно | Как в уроке |
|---|---|
| Модуль | Smile Creator; если кнопки Start Smile Creator нет, модуль не приобретён |
| Тип работы в DentalDB | mock-up; коннекторы между зубами в этом кейсе удаляют |
| Фото | с ретрактором; фото улыбки добавляют по желанию, и тогда между снимками не должны сдвигаться ни камера, ни голова пациента |
| Минимальная толщина | 0,2 или 0,3 мм в зависимости от разрешения принтера |
| Библиотека зубов | выбирают в самом начале: при смене библиотеки расстановка сбрасывается |
Смайл-дизайн в уроке называют диагностикой: по нему видно, возможно ли вообще лечение, которого хочет пациент. Ориентиры из урока по средней линии, пропорциям и размеру центрального резца собраны в статье «Пропорции зубов и средняя линия в exocad».
Основная работа после Smile Creator — расстановка зубов (tooth placement). При винирах без препарирования проксимальный контакт ставят точно в естественную амбразуру, иначе пациент не сможет чистить промежутки флоссом. На шаге free-form добиваются, чтобы в динамике все виниры касались антагонистов одновременно и с одной силой: без препарирования нагрузка не должна приходиться на один винир.
Почему в exocad нет кнопки Smile Creator? Smile Creator — отдельный модуль exocad. Если кнопки Start Smile Creator в кейсе нет, значит, этот модуль не приобретён.
Почему Smile Creator не совмещает фото улыбки с фото с ретрактором? Обычно дело в фотографиях: два двумерных снимка, сделанных под разными углами, с нужной точностью не совместить. Поэтому в уроке требуют, чтобы между снимком с ретрактором и снимком улыбки не сдвигались ни камера, ни голова пациента. Ручное совмещение в Smile Creator есть, но в уроке говорят, что с автоматическим оно не сравнится.

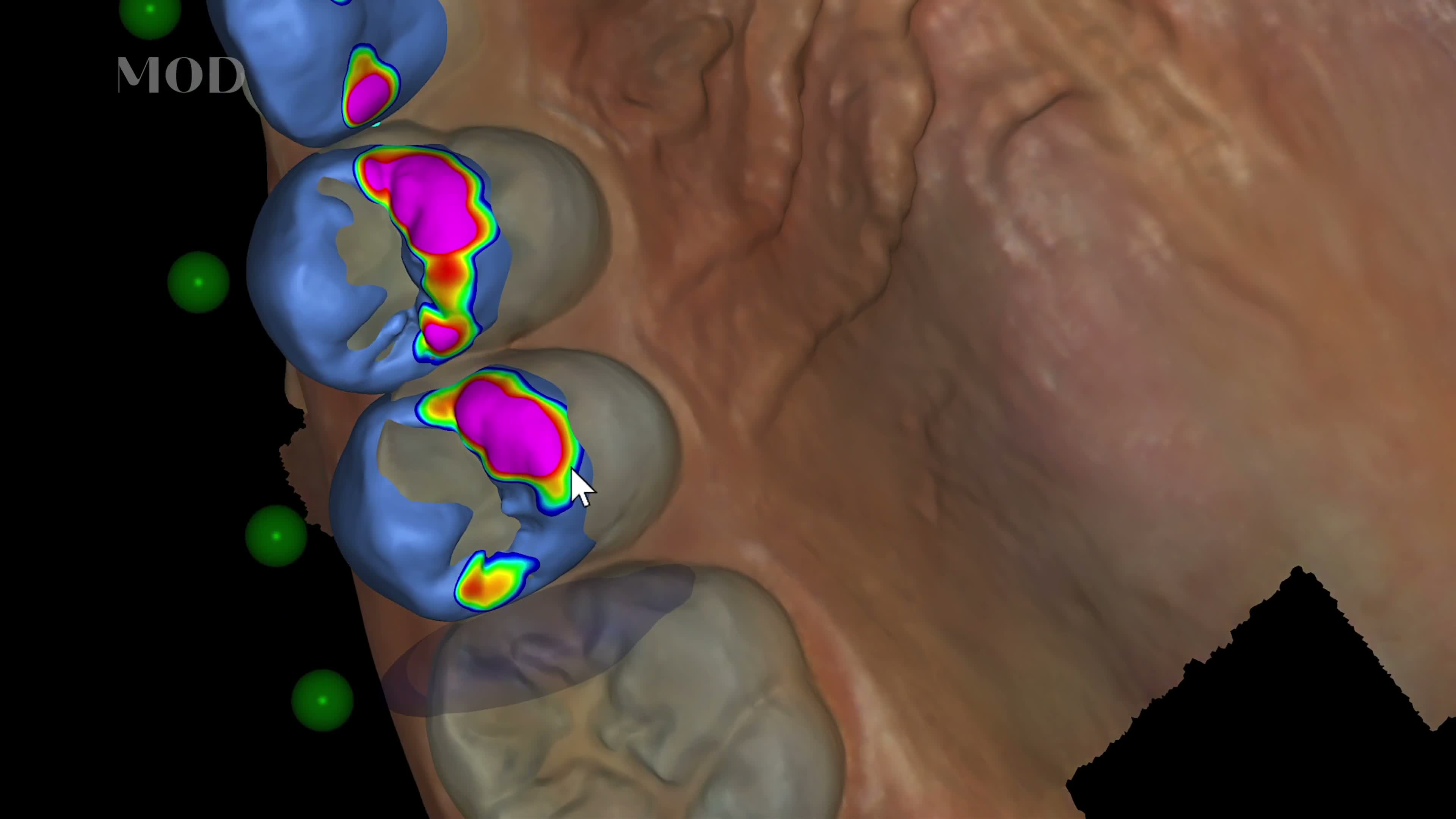

Какую минимальную толщину ставить для печатного mock-up в exocad? В зависимости от разрешения принтера ставят 0,2 или 0,3 мм. В уроке берут 0,3 мм: mock-up такой толщины, как там говорят, напечатает почти любой принтер. При проверке толщины всё, что тоньше, подсвечивается розовым: эти места не пропечатаются, и материал там наращивают.
