Случай 1: частичный протез верхней челюсти
Урок из курса «The MOD Institute — полный курс по exocad»
35 уроков, доступ 3 месяца.
Об уроке
Одиночный частичный протез (в уроке его на сленге зовут flipper; по-русски похожий протез на один-два зуба называют «бабочкой») в уроке делают монолитным и строят через anatomic pontic с virtual gingiva: у частичного протеза есть десна. Если с другой стороны есть одноимённый зуб, добавляют copy mirror, а если зуб удаляют в день установки — virtual extraction.
Случай в уроке — верхний центральный резец. Такие протезы печатают как временные, например пока заживает подсаженная кость. В уроке их считают решением примерно на год: по опыту, которым там делятся, с большинством смол они хорошо служат в пределах 12 месяцев.
| Параметр | Значение из урока |
|---|---|

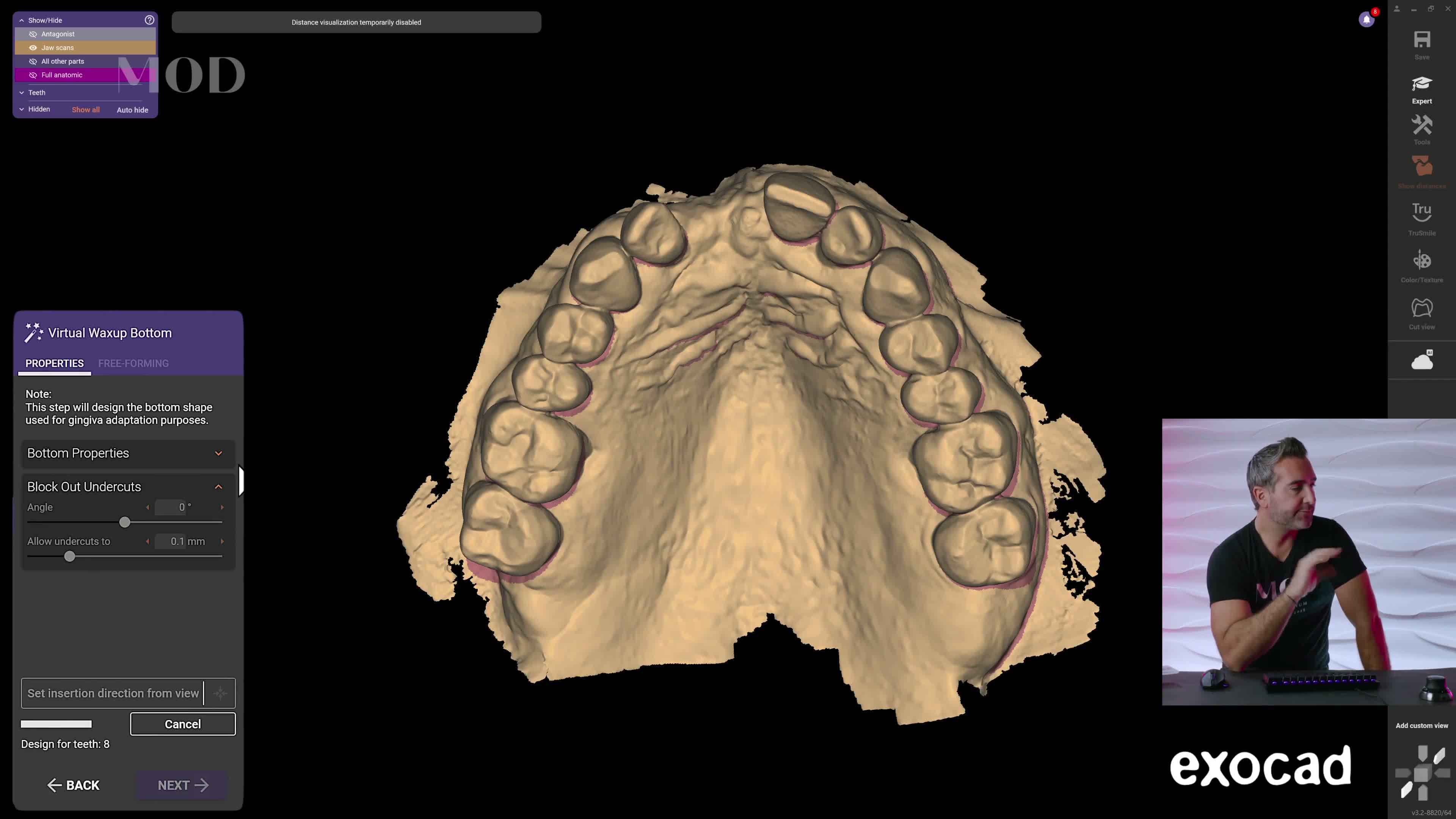

| Allow undercuts и angle | 100 мкм и 0° по умолчанию, дальше поднутрения открывают вручную; для литого металла и гибких смол значения другие |
| Зуб без кламмера | около 200 мкм поднутрения ради небольшого щелчка при посадке; многое зависит от принтера и смолы |
| Зуб с кламмером | блокировочный воск снимают, пока на карте расстояний не появится розовый; это правило урока для печатных смол |
| Base thickness | 1,5 мм для монолитного печатного протеза, к шейкам истончается до 1 мм |
Ось введения в уроке выбирают по тому же принципу, что на параллелометре. Отдельно предупреждают про слишком глубокие поднутрения: жёсткая нёбная часть печатного протеза в них не согнётся, и протез не сядет.
Для печатных частичных протезов в уроке советуют нёбную пластину (lingual plate), она добавляет прочности. В конце показывают, как врезать в протез имя пациента и выгрузить деталь в STL для печати.
Частые вопросы
Как сделать частичный съёмный протез в exocad? В уроке монолитный частичный протез на один зуб делают через anatomic pontic с virtual gingiva; если с другой стороны есть одноимённый зуб, добавляют copy mirror, а если зуб удаляют в день установки — virtual extraction.
Сколько поднутрения открывать под ретенцию печатного частичного протеза? У зуба без кламмера в уроке открывают около 200 мкм поднутрения, а под кламмер снимают блокировочный воск, пока на карте расстояний не появится розовый. Это правило для печатных смол, и многое зависит от принтера и материала. Для Valplast и гибких нейлонов, как говорят в уроке, можно идти до самого зуба.
Сколько служит напечатанный частичный протез? Печатный частичный протез в уроке считают временным решением примерно на год: по опыту, которым там делятся, с большинством смол такие протезы хорошо служат в пределах 12 месяцев. Чтобы протез прослужил дольше, советуют нёбную пластину.
